Fireworks 8 制作精美的指南針
編輯:Fireworks設計案例
Fireworks 8 制作精美的指南針

  (圖01)

  首先,設置畫布大小為128x128像素,底色為白色。

  用橢圓工具畫一個90x90的正圓形,並水平、垂直對齊於畫布;(圖02)

Fireworks 8 制作指南針

  (圖02)

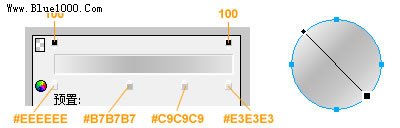

  改變填充類別為線性漸變,增加並調整漸變顏色;(圖03)

Fireworks 8 制作指南針

  (圖03)

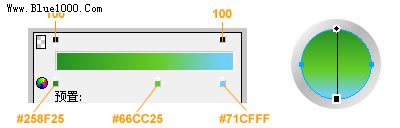

  在這個圓的上面畫一個70x70的正圓形,改變填充類別為線性漸變,增加並調整漸變顏色,水平、垂直對齊於畫布(或對齊於它下邊兒的那個圓)。(圖04)

Fireworks 8 制作指南針

  (圖04)

  接下來描繪表盤上的圖案。

  用星形工具畫出一個五角星,改變點數為4點,得到了一個四角星(可根據個人喜好改變其形態和尺寸),水平、垂直對齊於下方任何一個圓;再畫一個稍小一點的四角星(或復制粘貼)並旋轉45度,水平、垂直對齊於下方任何一個圓;(圖05-1)

  分別選中兩個四角星,點擊菜單“修改”-“組合路徑”-“聯合”,得到了一個四個大角四個小角的八角形;(圖05-2)

  再在上面畫一個正圓,大體尺寸見(圖05-3),水平、垂直對齊。

  分別選中這個小正圓和後面的八角形,點擊菜單“修改”-“組合路徑”-“打孔”,得到的就是我們所需要的圖形了;(圖05-4)

Fireworks 8 制作指南針

  (圖05)

  設置這個圖形的顏色為白色,不透明度為70;四周畫四個小矩形,白色,不透明度為60。(圖06)

Fireworks 8 制作指南針

  (圖06)

  下面來制作指針:

  用星形工具畫出一個五角星,改變點數為3點,得到了一個三角形;用縮放工具調整長寬比例;(圖07-1)

  復制此三角形,選擇其中一個,點擊菜單“修改”-“變形”-“垂直翻轉”,調整位置;(圖07-2)

  分別選中兩個三角形,點擊菜單“修改”-“組合”;旋轉此組合圖形;(圖07-3)

  修改兩個三角形的顏色。(圖07-4)

Fireworks 8 制作指南針

  (圖07)

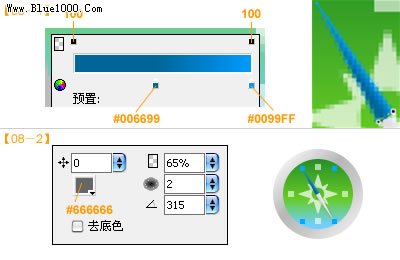

  依次改變二者的填充類別為線性漸變並調整漸變顏色(圖08-1),然後選擇此組合圖形,添加“投影”濾鏡(圖08-2)。

Fireworks 8 制作指南針

  (圖08)

  表蒙的制作:

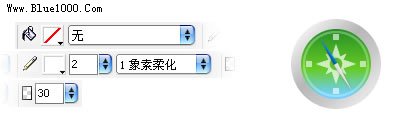

  用橢圓工具畫一個64x64的正圓形,填充類別為無,筆尖顏色為白色,大小為2,不透明度為30,並水平、垂直對齊;(圖09)

Fireworks 8 制作指南針

  (圖09)

  來到很關鍵的一步了,表蒙上的高光制作。

  用橢圓工具畫一個60x60的正圓形,並水平、垂直對齊。而後,將此正圓形的X位置上移1像素,如圖中橙色部分;用鋼筆工具描繪出圖中紅色部分;(圖10-1)

  注意:

  1、描繪紅色部分時,重要的是描繪出中間的那道曲線;

  2、其余部分隨意描繪,但要保證蓋掉後面的橙色部分。

  分別選中兩個圖形,點擊菜單“修改”-“組合路徑”-“打孔”,得到的就是我們所需要的高光部分的圖形了;(圖10-2)

Fireworks 8 制作指南針

  (圖10)

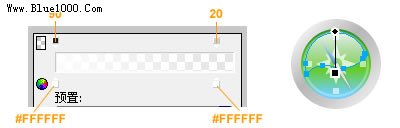

  改變填充類別為線性漸變,調整漸變顏色和不透明度;(圖11)

Fireworks 8 制作指南針

  (圖11)

  已嗅出芳容了,哈哈,不過總覺得底盤像個鐵片兒似的,我們來讓它看起來有點立體感。

  給底盤加上描邊和紋理,再來個投影。(圖12)

Fireworks 8 制作指南針

  (圖12)

  舒服多了。(圖13)

Fireworks 8 制作指南針

  (圖13)

  再在刻度盤上來個網格,嘿嘿,當然大家也可根據自己的需要添置圖案。

  屬性面板組中“紋理”列表中選擇“交叉陰影線”,紋理總量為20%。(圖14)

Fireworks 8 制作指南針

  (圖14)

  至此已大功告成。

  來點小修飾。(圖15)

Fireworks 8 制作指南針

  (圖15)

  結束。
