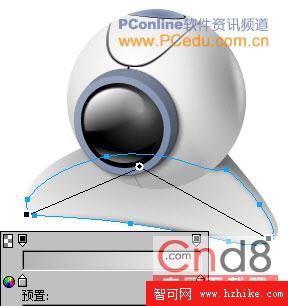

為了使這個底座呈現立體效果，我們可將這個對象再復制一份，經“部分選擇”工具的適當修改後，在“屬性”面板裡為該復制對象采用無描邊色的“橢圓形”漸變填充。填充手柄的設置角度如圖21所示。而“橢圓形”漸變中，設置左右兩個顏色滑塊的色值分別為：＃B4B4B3和＃F0F0EE。接著在“邊緣”選項中選擇“羽化”，並設置其羽化數值為6。
圖21

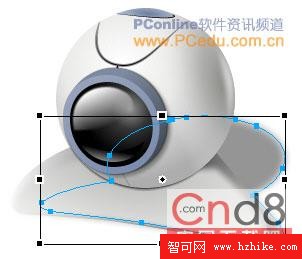

仔細看一下就不難發現，此時攝像頭的上半部分與底座之間還缺乏一個投影效果。我們用“橢圓”工具畫一個172*172大小的正圓，在“屬性”面板中為該圓使用無描邊色的實心填充，填充色為：＃000000。在“邊緣”選項中再為其設置數值為2的“羽化”效果。經對象層的位置調整，將它放置在所有對象層的倒數第三層，如圖22。
圖22
最後我們來為這個攝像頭繪制一個投影。使用快捷鍵Ctrl+A，將當前畫布上的所有對象同時選中。然後點擊“復制”、“粘貼”按鈕，將所有對象進行復制，而新復制出來的所有對象會處於被選中狀態，此時再點擊菜單“修改——組合路徑——聯合”命令，把復制出來的所有對象合成一個組合路徑。然後在“屬性”面板中為這一組合路徑使用無描邊色的實心填充，填充色值為：＃9B9B9B，邊緣羽化值為6。用“縮放”和“傾斜”工具將該組合路徑進行適當變形後，在“工具欄”中點擊“移到最後”按鈕，將該對象放置到所有對象的最後一層，從而形成攝像頭的一個投影效果，如圖23。
圖23

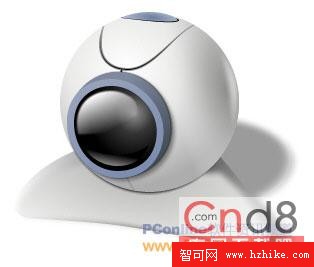

為了使該投影能夠產生出“本影”和“半影”的逼真效果。我們為該投影對象再添加一個“運動模糊”特效。然後根據當前攝像頭的投影角度，在特效的設置窗中輸入合理的相關參數。在本例中，我為該特效設置的“角度”為341度，“距離”的數值為12。點擊“確定”後，一個逼真的攝像頭也就繪制完成了。最終效果如圖24。
圖24
