canvas的基礎使用。
編輯:HTML5教程

目錄:

創建canvas。

繪制直線、多邊形和七巧板。

繪制弧和圓。

(有些圖過於寬,被擠壓了。可以去相冊【canvas用到的圖。】看原圖。)



創建canvas。

HTML5的新標簽<canvas></canvas>

在使用時會添加id,通過id來獲取canvas元素來進行繪圖操作。

<canvas id="canvas"></canvas>

可以添加樣式。在不指定寬高的時候,默認是300px*150px。

<canvas id="canvas" style="border:1px solid #aaa;display:block;margin:50px auto;"></canvas>

指定canvas大小是通過canvas標簽的width屬性和height屬性,而不是通過CSS指定,並且指定時是沒有單位的。

<canvas id="canvas" width="1024" height="768"></canvas>

使用JavaScript來獲取canvas,通過getContext得到繪圖的上下文環境。

var canvas = document.getElementById('canvas');
var context = canvas.getContext('2d');  //使用context進行繪制

除了在標簽內指定canvas的大小,還可以在JS中指定。

canvas.width=1024;
canvas.height=768;

當浏覽器不支持canvas時,可以使用以下兩種方法。

<canvas>當前浏覽器不支持canvas,請更換浏覽器後再試。</canvas>

(當浏覽器支持canvas時,canvas標簽的內容會被浏覽器忽略)

或者

var canvas = document.getElementById("canvas");
if(canvas.getContext("2d")){
    var context = canvas.getContext("2d");
}else{
    alert("當前浏覽器不支持canvas,請更換浏覽器後再試。")
}

使用到的內容:

canvas.width

canvas.height

canvas.getContext()



繪制直線、多邊形和七巧板。

context.moveTo(100,100);
context.lineTo(200,200);
context.stroke();

這三行代碼就可以實現繪制一條直線。

moveTo,相當於把筆觸放在坐標為100,100的位置。lineTo,就是從100,100畫到200,200的位置。此時直線還沒繪制出來,使用了context.stroke()方法才繪制出來。(這裡的坐標是相對於<canvas>來說的。<canvas>的左上角為坐標原點。)

moveTo和lineTo都是繪制狀態設置,而stroke()則是繪制。

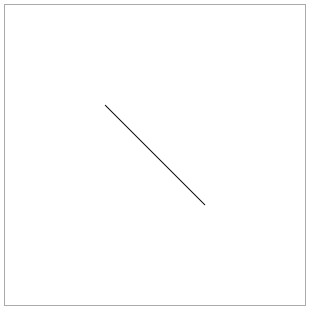

繪制一條直線。

除了moveTo,lineTo這兩個狀態設置。還有:

lineWidth。線條的寬度。

strokeStyle。線條樣式(顏色),字符串的格式。

context.lineWidth = 5;
context.strokeStyle = 'blue';

先寫狀態再寫繪制。

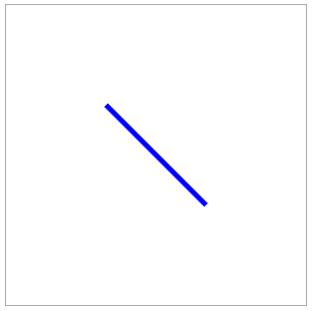

直線的粗細,顏色設置。

繪制多條線段。只需要接上lineTo()就可以。

context.lineTo(100,200);

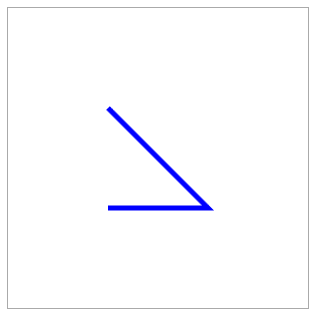

多個線段。

當最後的lineTo()的坐標和moveTo()的坐標一致,就可以實現首尾銜接的多邊形。

context.lineTo(100,100);

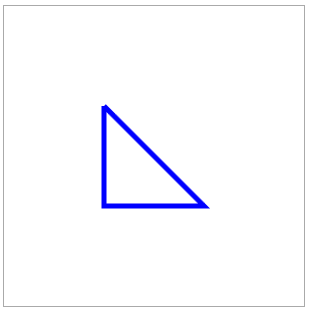

首尾銜接的多邊形。

矩形,梯形,五星形等的畫法同理。

stroke()主要是繪制線條。



對多邊形進行著色,狀態:fillStyle,繪制方法:fill()

context.fillStyle = 'rgb(30,60,90)';
context.fill();

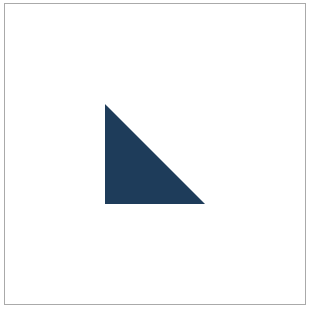

對多邊形著色。

繪制路徑並且著色:

var canvas = document.getElementById('canvas');
canvas.width = 300;
canvas.height = 300;
var context = canvas.getContext('2d');
context.moveTo(100,100); context.lineTo(200,200); context.lineTo(100,200); context.lineTo(100,100); context.fillStyle = 'rgb(30,60,90)'; context.fill(); context.lineWidth = 5; context.strokeStyle = 'blue'; context.stroke();

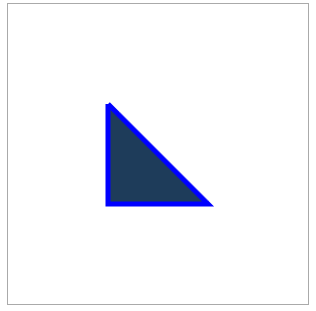

多邊形的繪制並著色。

當畫第二個線段/多邊形的時候,只需要重新調用moveTo()。

context.moveTo(200,100);
context.lineTo(250,250);
context.strokeStyle = 'red';
context.stroke();

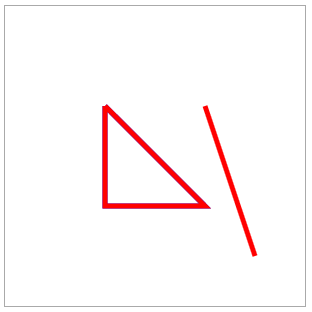

繪制第二個線段。

問題:為什麼兩條線條顏色,粗細一樣?

答案:canvas的繪制是基於狀態的,在調用第二個線段的stroke()方法時,第一個線段的狀態依然起作用,(既繪制了三角形又繪制了第二條線段),而第二個線段的strokeStyle覆蓋了第一個線段的strokeStyle。



把兩個線段的狀態分開,方法:beginPath(),在定義路徑前調用(moveTo()之前)。相應的,在路徑定義完後,使用closePath()。

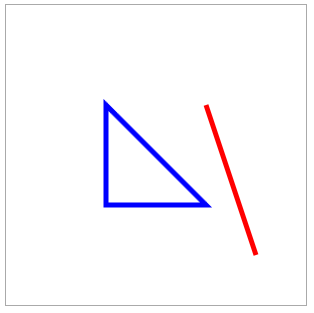

分開兩個線段的狀態。

使用到的內容:

context.moveTo(x1,y1)

context.lineTo(x2,y2)



context.beginPath()

context.closePath()



context.lineWidth

context.strokeStyle

context.fillStyle



context.stroke()

context.fill()



繪制七巧板。

<canvas id="canvas" style="border:1px solid #aaa;display: block;margin: 50px auto;">
    當前浏覽器不支持canvas,請更換浏覽器後再試。
</canvas>
var tangram = [
        {p:[{x:0,y:0},{x:800,y:0},{x:400,y:400}],color:'red'},
    {p:[{x:0,y:0},{x:400,y:400},{x:0,y:800}],color:'orange'},
    {p:[{x:800,y:0},{x:800,y:400},{x:600,y:600},{x:600,y:200}],color:'yellow'},
    {p:[{x:600,y:200},{x:600,y:600},{x:400,y:400}],color:'green'},
    {p:[{x:400,y:400},{x:600,y:600},{x:400,y:800},{x:200,y:600}],color:'lightblue'},
    {p:[{x:200,y:600},{x:400,y:800},{x:0,y:800}],color:'blue'},
    {p:[{x:800,y:400},{x:800,y:800},{x:400,y:800}],color:'purple'}
]
window.onload = function(){
    var canvas = document.getElementById('canvas');
    canvas.width = 800;
    canvas.height = 800;
    var context = canvas.getContext('2d');

    for(var i=0;i<tangram.length;i++){
        draw(tangram[i],context);
    }
}

function draw( piece , ctx ){
    ctx.beginPath();
    ctx.moveTo(piece.p[0].x,piece.p[0].y);
    for(var i=1;i<piece.p.length;i++){
        ctx.lineTo(piece.p[i].x,piece.p[i].y);
    }
    ctx.closePath();

    ctx.fillStyle = piece.color;
    ctx.fill();

    ctx.strokeStyle = 'pink';
    ctx.lineWidth = 3;
    ctx.stroke();
}

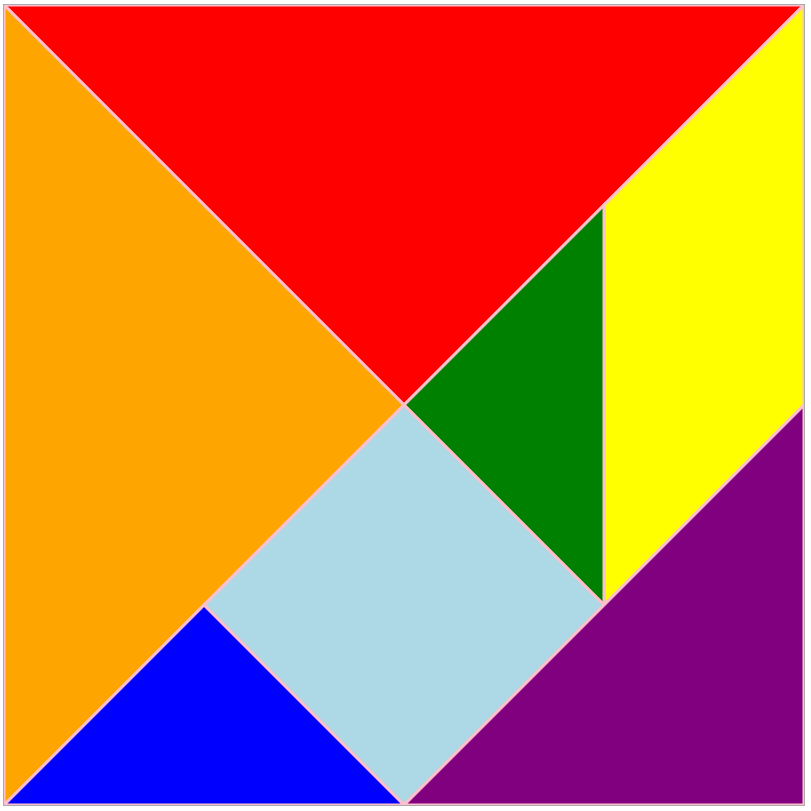

繪制七巧板。



繪制弧和圓。

context.arc(x,y,radius,startingAngle,endingAngle,anticlockwise=false)

繪制弧線。參數分別是,圓心的坐標x,y,圓的半徑radius,開始的弧度值,結束的弧度值,順時針轉動/逆時針轉動(false代表順時針轉動,true代表逆時針轉動)。

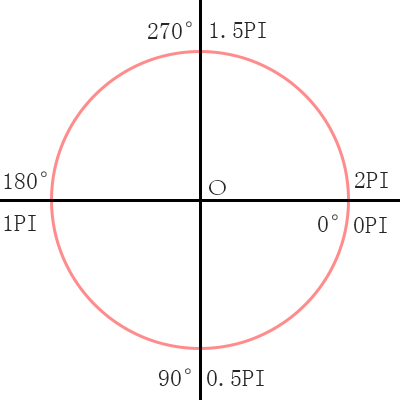

弧度/角度。

無論順時針/逆時針,弧度是不變的。

以下是順時針的角度。

弧度。

畫3/4個圓。arc()也是狀態設置。最後一個參數不填時,默認false,即順時針。

context.lineWidth = 5;
context.strokeStyle= 'blue';
context.arc(150,150,100,0,1.5*Math.PI);  //圓心(150,150),半徑100,從0弧度到1.5PI弧度。
context.stroke();

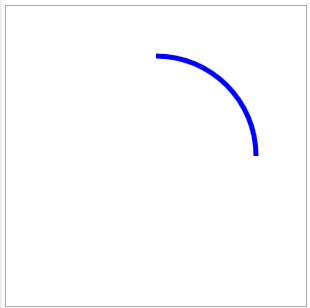

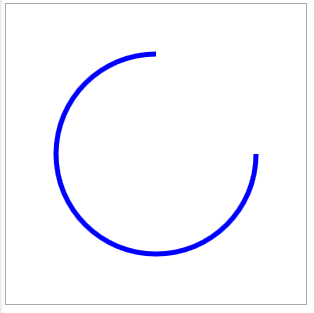

繪制3/4個圓。

將最後一個參數設置為true時。

context.arc(150,150,100,0,1.5*Math.PI,true);

繪制3/4個圓。逆時針。



繪制多段弧。

context.lineWidth = 5;
context.strokeStyle= 'blue';
for(var i=0;i<10;i++){
    context.beginPath();
    context.arc(50+i*100,60,40,0,2*Math.PI*(i+1)/10);
    context.closePath();
    context.stroke();
}

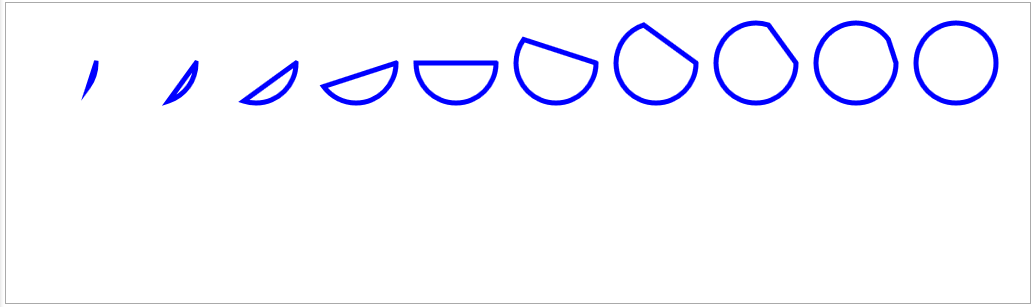

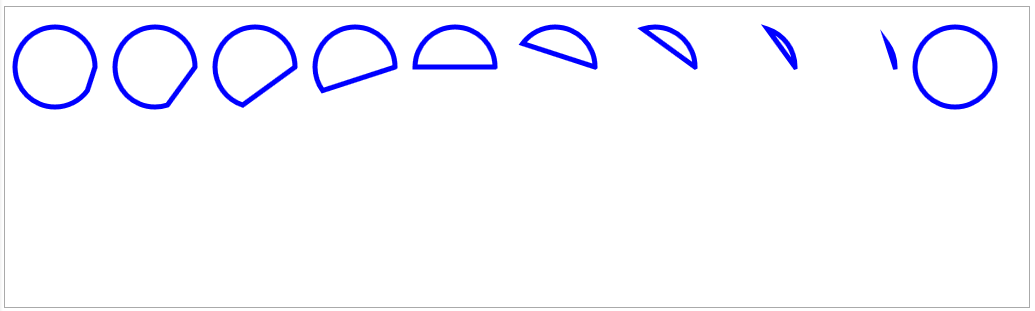

繪制多個弧。

問題:為什麼弧的開始開始和結尾處被一條直線連接起來了?

答案:這是closePath()的另一個作用。當當前繪制的路徑不是封閉路徑時,使用了closePath()的話,就會自動將這段不封閉的路徑在首尾處使用一條線連接。



以上代碼不使用closePath()就不會首尾相連:

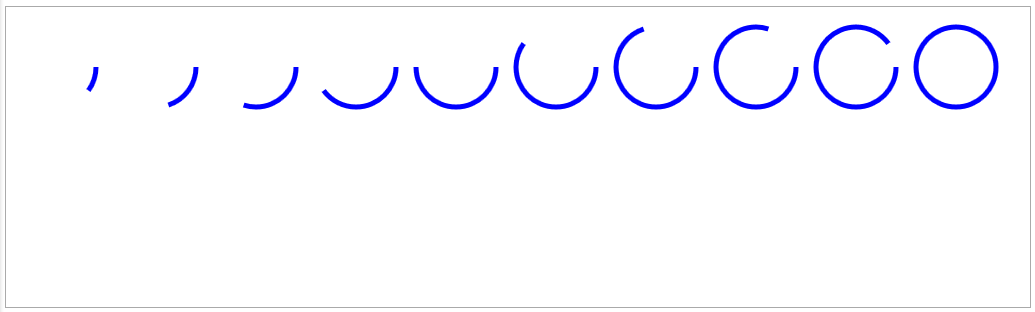

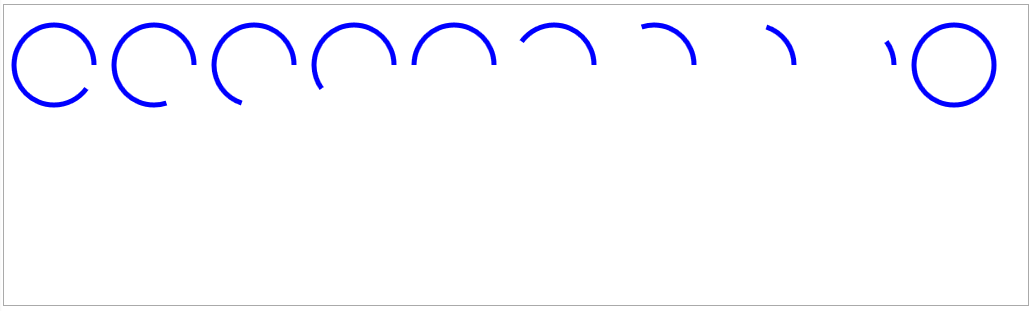

繪制多個弧。2

使用closePath(),並且逆時針方向繪制:

繪制多個弧。3

不使用closePath(),並且逆時針方向繪制:

繪制多個弧。4

填充處理。strokeStyle改為fillStyle。stroke()改為fill()。並且closePath()的效果:

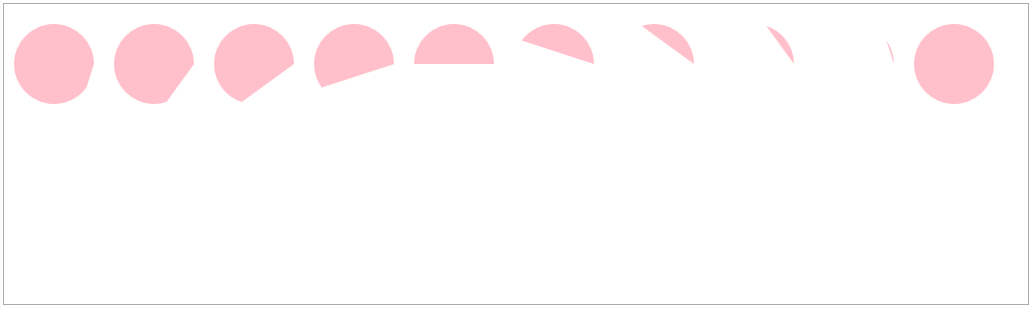

繪制多個弧。5

去掉closePath():

繪制多個弧。6

注意:closePath()對於fill()來說是不起作用的。當調用fill()時,無論你是否調用closePath(),會自動將不封閉的內容首尾相連再填充。

使用到的內容:

context.arc(x,y,radius,startingAngle,endingAngle,anticlockwise=false)
