HTTP協議/IIS 原理及ASP.NET運行機制淺析【圖解】
編輯:關於HTML

也許可以有一些思緒 微笑

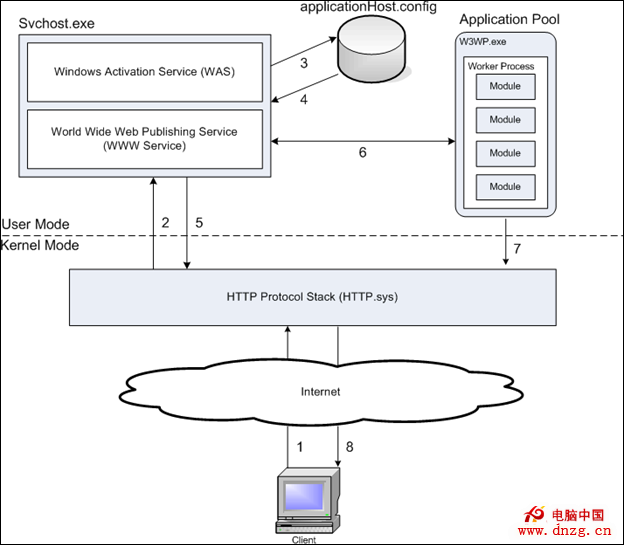

讓我們再來看下IIS官網上對IIS7的圖解

傳送門 :http://www.iis.net/learn/get-started/introduction-to-iis/introduction-to-iis-architecture

introduction-to-iis-architecture-101-OverviewOfHTTPRequest

1、當客戶端浏覽器開始 HTTP 請求一個WEB 服務器的資源時,HTTP.sys 攔截到這個請求。

2、HTTP.sys 聯系 WAS 獲取配置信息。

3、WAS 向配置存儲中心(applicationHost.config)請求配置信息。

4、WWW 服務接收到配置信息,配置信息指類似應用程序池配置信息,站點配置信息等等。

5、WWW 服務使用配置信息去配置 HTTP.sys 處理策略。

6、WAS為請求創建一個進程(如果不存在的話)

7、工作者進程處理請求並對HTTP.sys做出響應.

8、客戶端接受到處理結果信息。

IIS  7 應用程序池的托管管道模式(集成模式)華麗的變身

IIS7ASP.NET

IIS7中對asp.net的請求不再是分兩條處理管道,而是將asp.net和IIS集成起來,這樣做的好處是統一了請求驗證工作,加強了asp.net對於請求的控制能力等等。在IIS7中,asp.net不再像IIS6一樣只限定於aspnet_isapi.dll中,而是被解放出來,從IIS接收到HTTP請求開始,即進入asp.net的控制范圍,asp.net可以存在於一個請求在IIS中各個處理階段。甚至可以為部署在IIS7中的PHP應用提供基於asp.net的驗證身份驗證功能(傳送門:http://msdn.microsoft.com/zh-cn/magazine/cc135973.aspx)。

好吧,戛然而止一下,篇幅有限:IIS部分告一段落 留一些遐想空間.

再來分析ASP.NET的運行機制

ASP.NET運行機制

在IIS6圖示中我們分析到“ AppManagerAppDomainFactory 的 Create 方法為 Application 創建一個 Application Domain;通過 ISAPIRuntime 的  ProcessRequest 處理 Request,進而將流程進入到 ASP.NET Http Runtime Pipeline。”

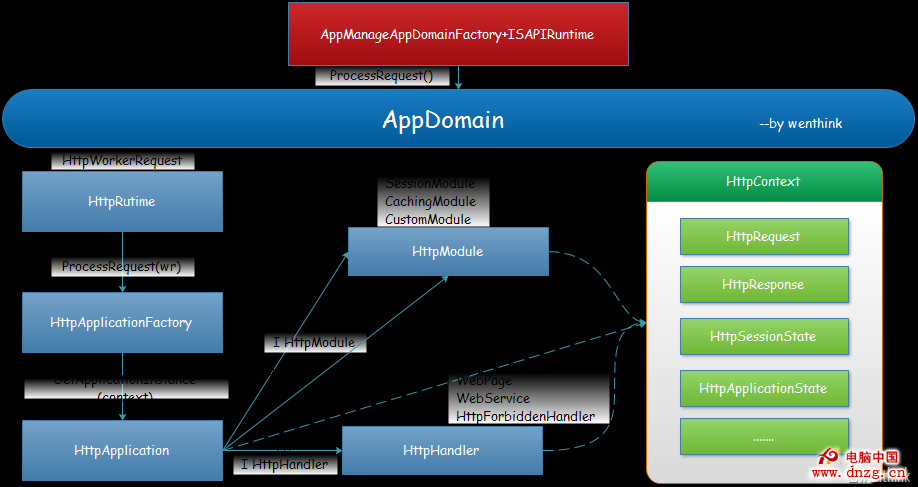

下面我們來看一下AppDomain運行過程圖示

AppDomain-3

AppDomain的作用,相信大家都很了解了吧.這裡簡明扼要的寫幾點:

一個AppDomain中的代碼創建的對象不能由另一個AppDomain中的代碼直接訪問(只能使用按引用封送或者按值封送,起到了很好的隔離作用).

AppDomain可以卸載 CLR不支持從AppDomain中卸載一個程序集的能力,但可以告訴CLR卸載一個AppDomain,從而達到卸載當前包含在該AppDomain內的所有程序集.

AppDomain 可以單獨保護 當宿主加載一些代碼之後,可以保證這些代碼不會被破壞(或讀取)宿主本身使用的一些重要的數據結構.

AppDomain可以單獨配置 設置主要影響CLR在AppDomain中加載程序集的方式,涉及搜索路徑、版本綁定重定向、卷影復制及加載器的優化。

由以上幾點可以看出AppDomain確保了Windows系統及其中運行的應用程序的健壯性。AppDomain提供了保護、配置和終止其中每一個應用程序所需的隔離性。

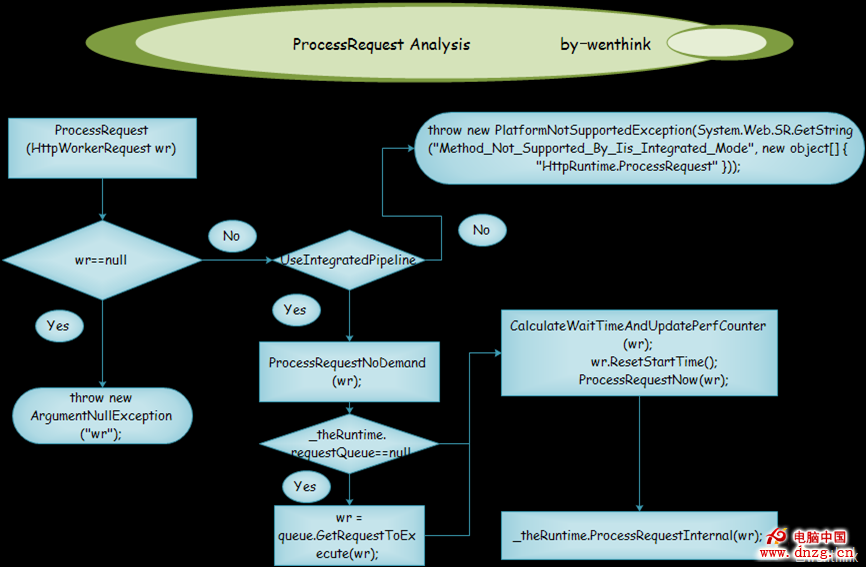

再來看下ProcessRequest的過程

HttpApplication_Analysis

簡單分析一下上圖

ProcessRequest(HttpWorkerRequest wr)中判斷wr是否為null,然後判斷管線是否完整,再調用ProcessRequestNoDemand(wr)方法,

並判斷當前RequestQueue 是否為null,接著計算等待時間並更新管線數 CalculateWaitTimeAndUpdatePerfCounter(wr);

重置wr開始時間wr.ResetStartTime();調用ProcessRequestNow(wr)方法,並調用ProcessRequestInternal(wr)方法

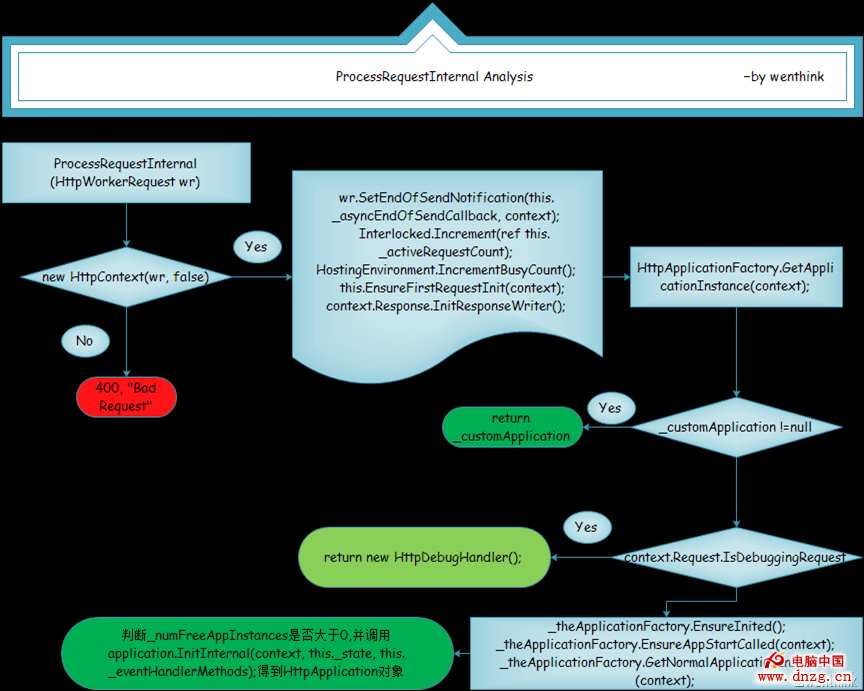

繼續圖例

ProcessRequestInternal

ProcessRequestInternal方法如下:

復制代碼
 1  private void ProcessRequestInternal(HttpWorkerRequest wr)
 2  {
 3      HttpContext context;
 4      try
 5      {
 6          context = new HttpContext(wr, false);//由HttpWorkerRequest生成HttpContext
 7      }
 8      catch
 9      {
10
11        //常見的400錯誤,就是在這裡捕捉到滴
12          wr.SendStatus(400, "Bad Request");
13          wr.SendKnownResponseHeader(12, "text/html; charset=utf-8");
14          byte[] bytes = Encoding.ASCII.GetBytes("<html><body>Bad Request</body></html>");
15          wr.SendResponseFromMemory(bytes, bytes.Length);
16          wr.FlushResponse(true);
17          wr.EndOfRequest();
18          return;
19      }
20      wr.SetEndOfSendNotification(this._asyncEndOfSendCallback, context);
21      Interlocked.Increment(ref this._activeRequestCount);
22      HostingEnvironment.IncrementBusyCount();
23      try
24      {
25          try
26          {
27              this.EnsureFirstRequestInit(context);
28          }
29          catch
30          {
31              if (!context.Request.IsDebuggingRequest)
32              {
33                  throw;
34              }
35          }
36          context.Response.InitResponseWriter();
37          IHttpHandler applicationInstance = HttpApplicationFactory.GetApplicationInstance(context);
38  //得到HttpApplication
39
40  if (applicationInstance == null)
41          {
42              throw new HttpException(System.Web.SR.GetString("Unable_create_app_object"));
43          }
44          if (EtwTrace.IsTraceEnabled(5, 1))
45          {
46              EtwTrace.Trace(EtwTraceType.ETW_TYPE_START_HANDLER, context.WorkerRequest, applicationInstance.GetType().FullName, "Start");
47          }
48          if (applicationInstance is IHttpAsyncHandler)
49          {
50              IHttpAsyncHandler handler2 = (IHttpAsyncHandler) applicationInstance;
51              context.AsyncAppHandler = handler2;
52              handler2.BeginProcessRequest(context, this._handlerCompletionCallback, context);//屆時 HttpApplication處理請求
53          }
54          else
55          {
56              applicationInstance.ProcessRequest(context);
57              this.FinishRequest(context.WorkerRequest, context, null);
58          }
59      }
60      catch (Exception exception)
61      {
62          context.Response.InitResponseWriter();
63          this.FinishRequest(wr, context, exception);
64      }
65  }
復制代碼

再看下GetApplicationInstance(context) 實例化Application的方法

View Code



最後調用的GetNormalApplicationInstance方法中對當前空閒的application數目進行判斷,調用

application.InitInternal(context, this._state, this._eventHandlerMethods)方法,

this.InitModules()初始化所有的Modules,包含用戶自定義的HttpModules

this._stepManager.BuildSteps(this._resumeStepsWaitCallback);//管道事件序列

貼一下源碼:

復制代碼
 1 internal override void BuildSteps(WaitCallback stepCallback)
 2 {
 3     ArrayList steps = new ArrayList();
 4     HttpApplication app = base._application;
 5     bool flag = false;
 6     UrlMappingsSection urlMappings = RuntimeConfig.GetConfig().UrlMappings;
 7     flag = urlMappings.IsEnabled && (urlMappings.UrlMappings.Count > 0);
 8     steps.Add(new HttpApplication.ValidatePathExecutionStep(app));
 9     if (flag)
10     {
11         steps.Add(new HttpApplication.UrlMappingsExecutionStep(app));
12     }
13     app.CreateEventExecutionSteps(HttpApplication.EventBeginRequest, steps);
14     app.CreateEventExecutionSteps(HttpApplication.EventAuthenticateRequest, steps);
15     app.CreateEventExecutionSteps(HttpApplication.EventDefaultAuthentication, steps);
16     app.CreateEventExecutionSteps(HttpApplication.EventPostAuthenticateRequest, steps);
17     app.CreateEventExecutionSteps(HttpApplication.EventAuthorizeRequest, steps);
18     app.CreateEventExecutionSteps(HttpApplication.EventPostAuthorizeRequest, steps);
19     app.CreateEventExecutionSteps(HttpApplication.EventResolveRequestCache, steps);
20     app.CreateEventExecutionSteps(HttpApplication.EventPostResolveRequestCache, steps);
21     steps.Add(new HttpApplication.MapHandlerExecutionStep(app));
22     app.CreateEventExecutionSteps(HttpApplication.EventPostMapRequestHandler, steps);
23     app.CreateEventExecutionSteps(HttpApplication.EventAcquireRequestState, steps);
24     app.CreateEventExecutionSteps(HttpApplication.EventPostAcquireRequestState, steps);
25     app.CreateEventExecutionSteps(HttpApplication.EventPreRequestHandlerExecute, steps);
26     steps.Add(new HttpApplication.CallHandlerExecutionStep(app));
27     app.CreateEventExecutionSteps(HttpApplication.EventPostRequestHandlerExecute, steps);
28     app.CreateEventExecutionSteps(HttpApplication.EventReleaseRequestState, steps);
29     app.CreateEventExecutionSteps(HttpApplication.EventPostReleaseRequestState, steps);
30     steps.Add(new HttpApplication.CallFilterExecutionStep(app));
31     app.CreateEventExecutionSteps(HttpApplication.EventUpdateRequestCache, steps);
32     app.CreateEventExecutionSteps(HttpApplication.EventPostUpdateRequestCache, steps);
33     this._endRequestStepIndex = steps.Count;
34     app.CreateEventExecutionSteps(HttpApplication.EventEndRequest, steps);
35     steps.Add(new HttpApplication.NoopExecutionStep());
36     this._execSteps = new HttpApplication.IExecutionStep[steps.Count];
37     steps.CopyTo(this._execSteps);
38     this._resumeStepsWaitCallback = stepCallback;
39 }
復制代碼

到這裡想必能夠使大家對ASP.NET管道機制能夠有一個簡單的回顧.當然還有很多地方沒有詳細分析.



再來總結一下IIS運行過程及ASP.NET管道機制:

Request→ (Internet )  HTTP.sys 監聽 → WAS (IIS6 web Admin Service /IIS7 (Windows Activation Service) 接收請求

→(傳入)Application Pool's → w3wp.exe(檢查URL後綴)

→(加載)ISAPI擴展[aspnet_isapi.dll] → 注冊映射

構造HttpRuntime類 →ProcessRequest方法

HttpContext實例產生(Request,Response,Session  and so on…)

HttpRuntime 調用 HttpApplicationFactory加載HttpApplication對象

穿越HttpModule到達HttpHandler

簡單用140個字符(即一條微博的字數微笑)概括:

Request→ (Internet ) HTTP.sys →(WAS)→Application Pool's → w3wp.exe→ISAPI→ Map→ (Pipeline)HttpWorkerRequest→AppDomain→HttpRuntime→ProcessRequest()→ HttpContext(Request,Response)→ HttpRuntime→HttpApplicationFactory→HttpApplication→ HttpModule→HttpHandler→EndRequest

以上為個人學習摘要,如有錯誤,歡迎指正!!

補充

1:剛剛看到dudu發的一個閃存,裡面提到了Application pool 與 AppDomain 的區別 來自stackoverflow,希望對大家有所幫助.

2:WAS縮寫在IIS6中的指的是(Web Admin Service),在IIS7中指的是(Windows Activation Service)  縮寫一樣.這個在寫文章的時候注意到過,但是沒有深入考慮. 理解不是很到位.  暫不妄下斷言.  歡迎斧正!! :-)
